碟片离心机的分类及结构特点

2020-07-10

今天,辽阳市高新射流真空设备有限公司为大家总结关于碟片离心机的分类及结构特点:

碟片离心机分类:

碟片离心机按功能可分为:固液分离型,固、液、液三项分离型两种方式。固液两项碟片离心机是碟式离心机系列中的一种,它是一种高效率、产量大、自动化程度高的先进设备。碟片分离机只适用于含固量较低的悬浮液、比重差较小的互相不溶的液体分离。

固、液、液三项碟片分离机,是专门为同一种物料中有两种不同比重的液体而设计生产的机型。电机通过摩擦离合器螺旋齿轮驱动转鼓主轴线做高速回转,料液由上部中心进料管流至转鼓底部,经碟片下面的分流孔趋向转股壁,在离心力场的作用下,比液体重的固相物沉向转鼓内壁形成沉渣,轻液沿锥形碟片外锥面向轴心流动至上部经轻液向心泵,由轻液口排出。重液沿碟片内锥面趋向转鼓壁,然后向上流经重液向心泵由重液出口排出,从而完成重液与轻液的分离。

碟片离心机结构

碟片离心机主要由进出口装置、转鼓、机盖、立轴、横轴、机座、电机和自动控制箱等组成。

1、进出口装置

进出口装置除了可以直观的看到分离前后的液体状况外,同时也可通过调节该装置上的流量调节阀,来调节它的分离效果。位于机盖的上部安装有取样装置,通过取样化验来达到效果。

2、转鼓部分

转鼓部分是完成物料分离过程并高速旋转部件,是本机的心脏部分。它通过高精度的锥度配合与立轴相连,获得动力。转鼓部分的零件均有出厂编号,不得互换。碟片组按编号顺序安装在分配器上由碟片压盖将碟片压盖和转鼓盖压紧在转鼓体上。注意各零件的相位标记必须对齐。以保证出厂前的平衡不被破坏。否则不得启动设备。

3、立轴部分

立轴是传递动力,并装有增速齿轮(小螺旋齿轮)且高速旋转部件。因为轴向和径向均为弹性支承,所以可通过调节立轴的升降高度,使得转鼓与向心泵、转鼓与进水罩获得工作位置。立轴的高度在出厂前均已调整好并锁定,在无我厂专业人员指导下,不允许随意调节立轴高度。立轴上的轴承均为高精度进口轴承,不允许用普通轴承替代。

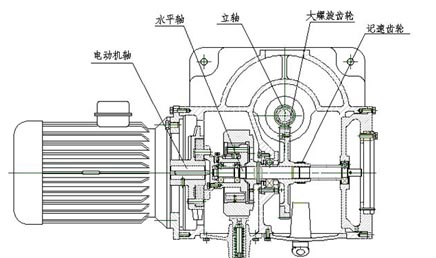

4、横轴部分

横轴是将电机的动力传递到立轴和转鼓的主要部件。由电机、联轴器、液力偶合器、传动轴、大螺旋齿轮和刹车轮等零件组成。其结构紧凑,运转平稳。采用液力偶合器传动,同时起到过载保护作用。大螺旋齿轮在运转过程中连续不断地将润滑油飞溅到各传动轴承,使所有轴承得到很好的润滑作用。

刹车装置是用于机器在停车时能快速地通过机器的共振转速区域,减少停车时间,避免了机器因共振引起的损坏。

5、机盖

机盖是连接机身和进出口装置的部件,它由上盖、下盖和进水罩等部件组成。上盖顶部的调整垫片用来调节向心泵的高度,确保向心泵处于最适合位置,并且使得高速旋转的转鼓部件和向心泵绝不会擦碰,损坏零件。该高度在出厂前均已严格调节正确,一般用户无须变动。除非检修立轴时可能调整。

下盖主要作为排渣通道,并设计有专用于装拆小活塞、阀体的通孔,作为检修小活塞、阀体的密封情况以及更换密封圈时使用。无需将整体转鼓拆卸。注意在每次装、拆过程中必须将零件表面清理干净,均匀涂上润滑油,防止损坏密封圈。

碟式离心机结构
